Luces anti encandilamiento automáticas

Luces anti encandilamiento automáticas.

Bien sabido es lo molesto y peligroso que es ser encandilado al conducir el coche. Pero lamentablemente cada vez mas conductores imprudentes y mal educados circulan con las luces largas encendidas todo el tiempo sin importarle un bledo la seguridad propia y de quien viene de frente o quien tiene adelante.

Este práctico equipo acciona el relé al detectar una fuente de luz sobre su sensor (el LDR). Posee un preset o potenciómetro que permite ajustar la sensibilidad lumínica permitiendo establecer con precisión el punto de accionamiento de las luces anti encandilamiento. En el caso de las luces frontales pueden utilizarse los faros largos propios del vehículo, en cambio, para las luces traseras será necesario agregar luces de potencia apuntadas hacia atrás. De esta forma, cada vez que un conductor nos encandile (ya sea por delante o por detrás) este sistema le responderá encandilándolo a él del mismo modo.

Es oportuno aclarar que este tipo de equipos puede estar prohibido en algunas regiones, siempre es mejor asesorarse en una academia de educación vial o en las autoridades competentes.

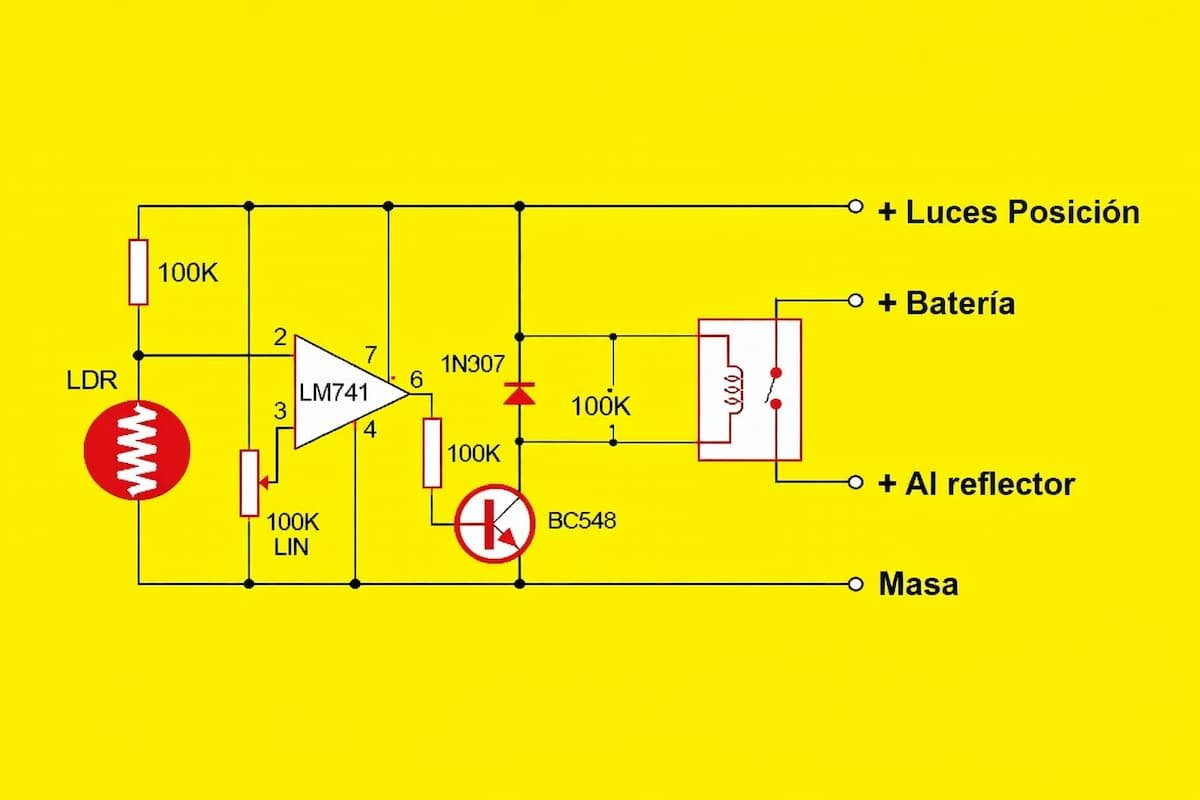

La detección de la luz es realizada por el resistor LDR el cual varía su resistencia en función a la luz aplicada sobre su cápsula. Este es un LDR típico de 1cm de ancho. El operacional compara las entradas inversoras y no inversoras y, dependiendo del ajuste del preset y del valor en el divisor resistivo formado por el LCD y la resistencia de 100K cambiará el estado de su salida de 0V a +V. Esto acciona la base del transistor de salida el cual controla el relé el cual acciona las luces.

Nótese que, cuando el conductor que nos encandiló baje las luces el sistema automáticamente dejará de responderle.

8 thoughts on “Luces anti encandilamiento automáticas”

  1. ya lo hice y esta facil solo que no veo por que tiene el amplificador operacional en mi forma de ver se puede armar sin el opam pero asi como esta funciona perfecto es muy util gracias por el circuito

    1. Hola José Miguel, gracias por escribir y si es cierto me he fijado y tienes razón, yo lo saque de un manual que tengo pero es el mismo así que supongo lo sacaron de ahí, espero en el futuro contribuir con alguna otra cosa que te sirva.
      Saludos
