Refrigerante en Tres Formas

Escrito por Esmijovi el 11 Octubre 2008

Antes de enfocarnos en el uso de la tabla P-T, repasemos

brevemente el sistema de refrigeración y examinemos

como puede aplicarse la relación presión-temperatura

en el servicio de sistemas de refrigeración y aire

acondicionado.

En un sistema de refrigeración, el refrigerante existir en una de las formas siguientes:

1. Liquido

2. Vapor

3. Mezcla de Líquido y Vapor

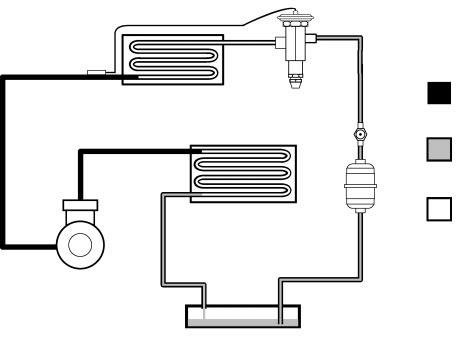

La figura 1 Ilustra el estado en que se encuentra el

refrigerante en diversos puntos de un sistema de

refrigeración que opera normalmente.

Note que el lado de alta contiene refrigerante en las

tres condiciones arriba estipuladas. La línea de

descarga contiene vapor. El condensador, que contiene

una mezcla de vapor y líquido, es donde el vapor

se condensa en líquido. La línea entre el condensador

y el recipiente usualmente contiene solo líquido,

aunque no será anormal encontrar una mezcla de

vapor y liquido.

Dado que el recipiente tiene un nivel de líquido en

determinado momento, se debe pensar que tiene una

mezcla de vapor y líquido. La línea de líquido que sale

del recipiente y continúa hasta la válvula de expansión

termostática debe contener solamente líquido.

Frecuentemente se instala un indicador de líquido y

humedad, . un visor, en la línea líquida para ayudar a

determinar si el refrigerante líquido est. completamente

libre de vapor.

El lado de baja del sistema usualmente contendrá.

refrigerante en solo dos de las tres formas. El lado de

baja tiene vapor en la línea de succión y una mezcla

de líquido y vapor en la salida de la válvula de expansión

termostática hasta cerca de la salida del evaporador.
