Ajustado de Válvulas

Escrito por Esmijovi el 6 octubre 2008

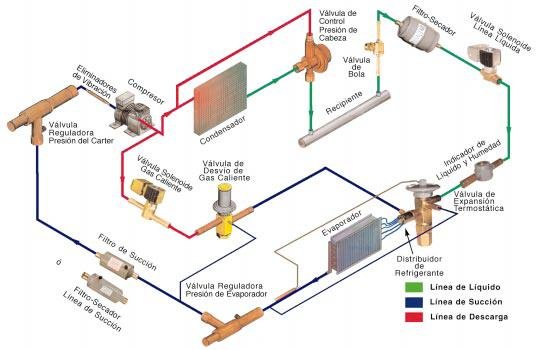

AJUSTANDO LA VÁLVULA ORI

Con el ajuste de la válvula ORIT completamente abierta,

todos los abanicos del condensador permanentemente

encendidos, y el 50% de los cicuítos cerrados por medio de

válvulas, deje que la presión de descarga baje hasta que

alcanze aproximadamente 150 psig (10.34 barg). Esto ocurrirá

porque bajo estas condiciones en un día de 70°F(21 °C), el

condensador estará sobredimensionado. Entonces, la válvula

ORIT debe ajustarse lentamente a 170 psig (11.71 barg),

dejando tiempo suficiente para inundar el condensador.

AJUSTE DE LA VÁLVULA CROT

Con la válvula ORIT previamente ajustada, los abanicos del

condensador encendidos permanentemente, la presión del

recipiente caerá. Entonces la válvula CROT se ajusta a

160 psig (11.03 barg), que es la mínima presión de líquido

requerida, como fué calculada en “C” arriba.

5) Ajuste la válvula de condensador dividido.

Una válvula 12D9B-SC fué seleccionada para este servicio.

Usando un control de presión, esta debe ser ajustada para

energizarse y dividir el condensador a 175 psig (12.06 barg)

y de-energizarse a 200 psig (13.78 barg).

6) Ajuste la válvula de desviación del recipiente.

La válvula solenoide ME34S290 debe ser controlada por un

termostáto para ser energizada y abrir la válvula a una temperatura

de 65°F(18°C).

7) Ajuste los cuatro abanicos del “condensador invierno/verano”

(en psig, valores en barg en paréntesis)

ENCENDIDO APAGADO

#1 175 (12.06) 165 (11.37)

#2 180 (12.40) 170 (11.71)

#3 185 (12.75) 175 (12.60)

#4 190 (13.09) 180 (12.40)

Ajuste los cuatro abanicos del “condensador de verano”

(en psig, valores en barg en paréntesis)

ENCENDIDO APAGADO

#1 185 (12.75) 175 (12.06)

#2 200 (13.78) 190 (13.09)

#3 205 (14.12) 195 (13.44)

#4 210 (14.47) 200 (13.78)

Es muy importante notar que el último abanico en salir de

ciclo apagándose es ajustado a 5 psi (0.34 bar) menos que

el ajuste de la ORIT. Por tanto, en un día de 35°F(2°C), el

condensador estará dividido, la válvula ORIT mantendrá la

presión a 170 psig(12.66 bar) (haciendo que el líquido permanezca

en el condensador, y el abanico del condensador

ajustado a cortar a 165 psig(12.31 bar) estará moviendo aire

a 35°F(2°C) sobre el refrigerante líquido retenido en el condensador.

La temperatura de “pierna caída” (drop leg) ó conexión inferior

del condensador será de aproximadamente 40°F (4.4 °C),

este líquido que tiene un subenfriamiento de 34°F (1°C) no

pasará por el recipiente en su camino hacia las válvulas de

expansión.

A como se estimó antes, con esta cantidad de subenfriamiento,

se requerirá 15 hp menos para lograr el mismo

efecto de refrigeración. Adicionalmente, con menos tiempo

que el compresor está encendido, la vida del equipo resultará

extendida, resultando en ahorros adicionales.

Los costos de operación pueden ser más altos ó más bajos

en diferentes supermercados en dependencia del programa

de mantenimiento preventivo, y las condiciones climáticas

regionales.

Sin embargo, como se mostró, con un control y ajuste apropiado,

el aprovechar las bajas temperaturas ambientes tendrá

un impacto significativo en la última línea del supermercado.
